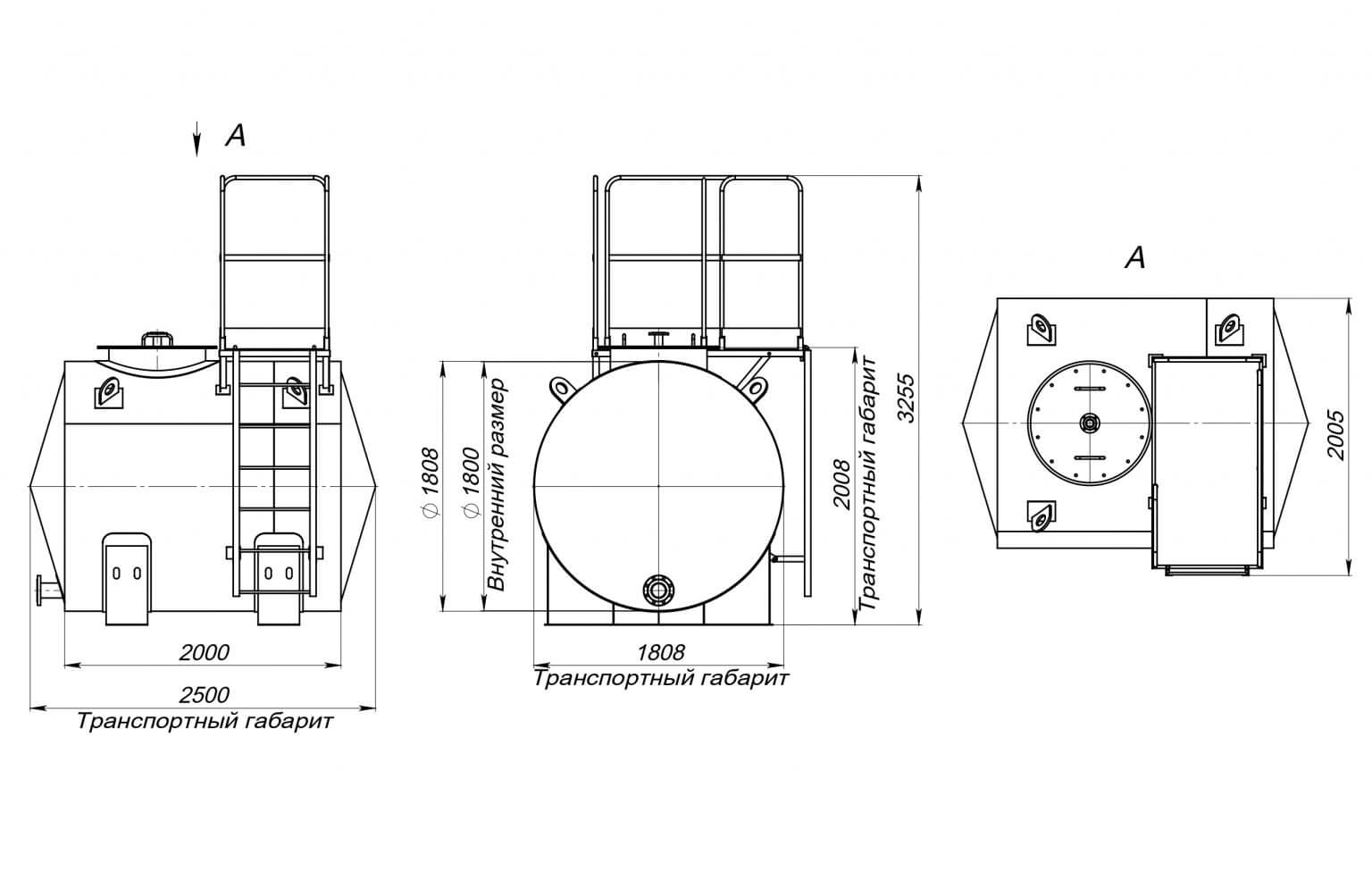

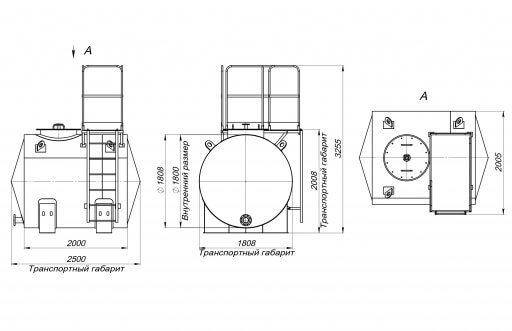

Резервуар горизонтальный стальной наземный объемом 5 м3 типа РГСн-5.
Размеры D1800x2500 мм. Люк Ду700 с крышкой D860 мм. Днища конические.
Резервуар предназначен для хранения жидкостей плотностью не более 1,3 г/см³.
| Характеристика | Значение | Номинальный объём, м3 | 5 | Внутренний диаметр резервуара, мм | 1800* | Длина цилиндрической части, мм | 2000* | Длина резервуара при транспортировке, мм | 2500* | Толщина корпуса, мм | 4* | Ширина резервуара при транспортировке, мм | 1808* | Ширина резервуара, мм | 2005* | Высота резервуара при транспортировке, мм | 2008* | Высота резервуара, мм | 3255* | Группа аппарата по ГОСТ 34347-2017 | 5 | Рабочее давление, МПа | 0 | Допустимое избыточное давление, МПа | 0,05 | Наименование рабочей среды | Светлые нефтепродукты, техническая вода и прочее | Рабочая температура жидкости в резервуаре, °С | +5...+20 | Расчетная температура стенки при материале исполнения Ст3, °С | -20...+20 | Расчетная температура стенки при материале исполнения 09Г2С, °С | -70...+20 | Масса резервуара, кг | 900 | Срок службы, лет | 10 | Сейсмичность по 12-ти балльной шкале, балл, не более | 6 | Список ГОСТ | 34347-2017, 17032-2022, 14249-1989, 24755-1989, 26202-1984 |
|---|
Конструктивно РГС-5 м3 – это стальной цилиндр с коническими или плоскими донышками, горловиной и патрубками.
*Габаритные размеры горизонтального резервуара объемом 5 м3 могут зависеть от требований заказчика.
Резервуар для наземного использования устанавливается как на ложементы, так и на санное основание.
Также резервуары изготавливаются из нержавеющей стали, т.к. она обладает высокой устойчивостью к коррозии.
В процессе производства все сварочные соединения проходят контроль качества. По окончанию изготовления резервуары испытывают на герметичность и покрывают антикоррозионными средствами.
При необходимости резервуары могут комплектоваться электрическими, паро – водяными или термо – маслянистыми подогревателями и теплоизоляцией.
Также резервуары могут комплектоваться:
- площадкой обслуживания и лестницей;
- оборудование для контроля качества и контроля количества жидкости в резервуаре;
- оборудованием для сливо-налива жидкости и др.
